Una Brújula En La Muñeca

@aviation_watch

En nuestro artículo sobre el Longines Lindbergh Hour Angle ya repasamos el uso de un reloj para la geolocalización, en concreto explicamos cómo se podía utilizar para determinar la longitud de nuestra ubicación en base al ángulo de la hora.

Pero absolutamente todos los relojes analógicos (con agujas, vaya, y da igual si son mecánicos o de cuarzo) pueden ayudarnos a determinar el norte geográfico. En esta entrada quiero explicaros cómo hacerlo, y luego presentar una serie de relojes que incorporan una función específica de brújula.

En primer lugar, propongo mostrar la metodología básica. Luego exploraré lo que se ha de tener en cuenta dependiendo del hemisferio en el que nos encontremos, y si estamos en el periodo de “daylight savings” (DST), es decir el adelanto de la hora civil en los meses de primavera y verano. Luego aportaré una breve explicación de la ciencia que respalda el método, y para acabar, discutiré el tipo de errores que conlleva esta metodología.

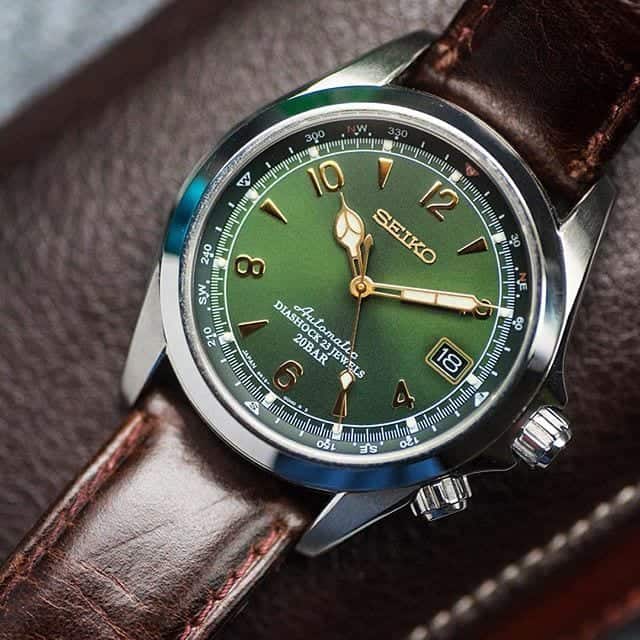

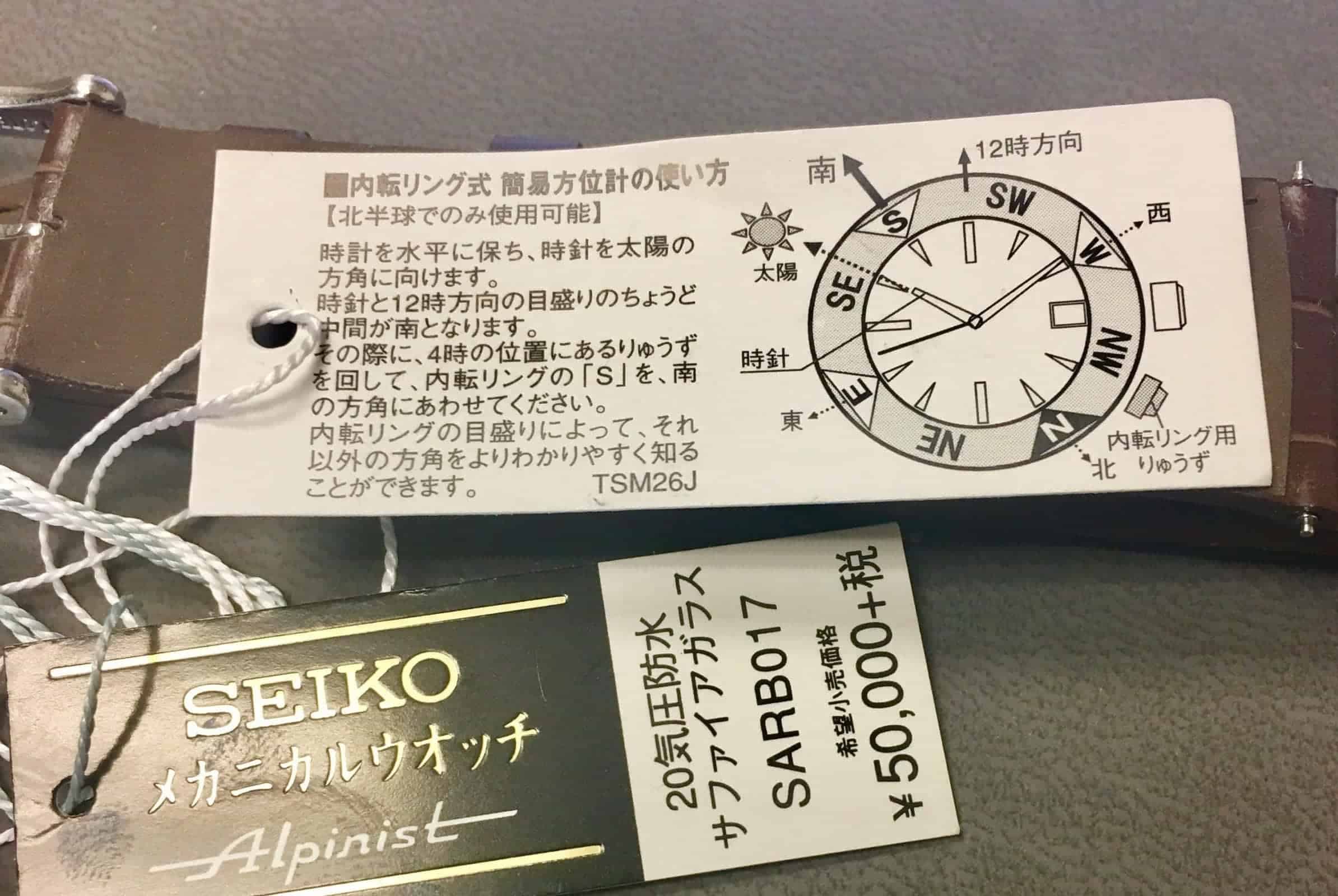

Es un método muy sencillo. De hecho, los SEIKO Alpinist lo resumen vía un pequeño diagrama en una de las etiquetas que acompañan estas piezas, como mostramos a continuación.

El Método

Asumiendo que estamos en el hemisferio norte, en los meses fríos, es decir sin DST, tenemos que:

1. Colocar la esfera en posición horizontal.
2. Apuntar la aguja de la hora hacia el sol.
3. Dividir en dos el ángulo entre la aguja de la hora y las doce, y tomar nota de este punto.
4. Determinar la línea que se extiende desde el centro del reloj hasta este punto, ya que apuntará al sur. La dirección opuesta, obviamente, apuntará al norte.

Ya está, es así de sencillo. Podemos usar el bisel para ayudarnos a marcar la bisección del ángulo, pero no es necesario. Asumid que estamos perdidos, y simplemente queremos una referencia.

De ser una fecha con DST, tendríamos que biseccionar entre la aguja que apunta al sol, y la 1, ya que la hora civil estaría adelantada una hora con respecto a la solar.

De estar en el hemisferio sur, apuntaríamos el marcador de las 12 (la 1 en horario DST) hacia el sol, y buscamos el punto que representa la mitad del ángulo entre las 12 (o la 1, según el periodo en el que estemos) y la aguja de la hora, y la línea que une el centro del reloj con este punto indica dirección norte.

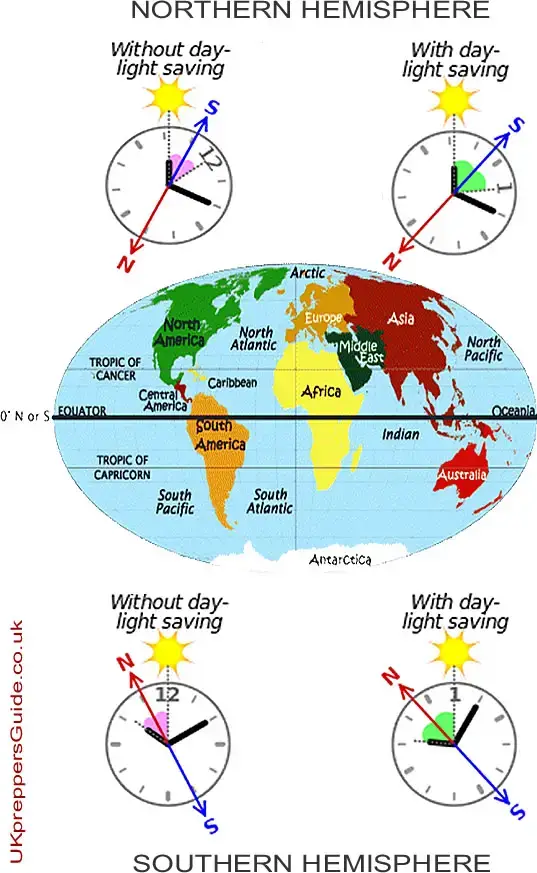

Este breve esquema lo resume.

Fuente: https://www.ukpreppersguide.co.uk/essential-prepping-skills-how-to-find-north-using-a-watch/

¿Por qué biseccionamos el ángulo? La respuesta es sumamente sencilla. Los relojes, por lo general, dan dos vueltas de la esfera cada 24 horas, mientras que el planeta sólo da una, y de aquí el factor de 2 por el que dividimos. Esta simple operación matemática tiene el efecto de convertir las esferas, y lo que indican las agujas, en un reloj de 24 h. De hecho, si tuviéramos uno de éstos, no habría más que apuntar la aguja de la hora hacia el sol y la dirección opuesta indicaría el norte (en el hemisferio norte).

Antes de explorar los posibles errores de esta metodología, os quiero relatar como determinar la dirección norte si se nos estropeara el reloj, es decir en escenario apocalipsis zombie total. Es, posiblemente, todavía más sencillo que usar el reloj, aunque llevará algo más de tiempo.

1. Colocamos un palo en vertical.
2. Observamos, y marcamos, el punto de la sombra máxima de este palo.
3. Esperamos un rato, 15 minutos digamos. Tendremos que imaginar este periodo mentalmente, ya que, si recordáis, el reloj no funciona. Transcurrido este periodo, volvemos a marcar la sombra máxima del palo.
4. Unimos estos dos puntos de sombra máxima con una línea.
5. La dirección norte vendrá indicada por una perpendicular a esta línea que une las sombras máximas, en la dirección opuesta al sol.

De nuevo, la imagen que adjuntamos lo resume.

You can use a stick and the shadows from the sun to find approximate true north.
Fuente: https://adventure.howstuffworks.com/survival/wilderness/true-north2.htm

Si no encontráis ningún palo, ya sabéis, a buscar musgo…

A continuación, os muestro lo que está pasando cuando usamos este método.

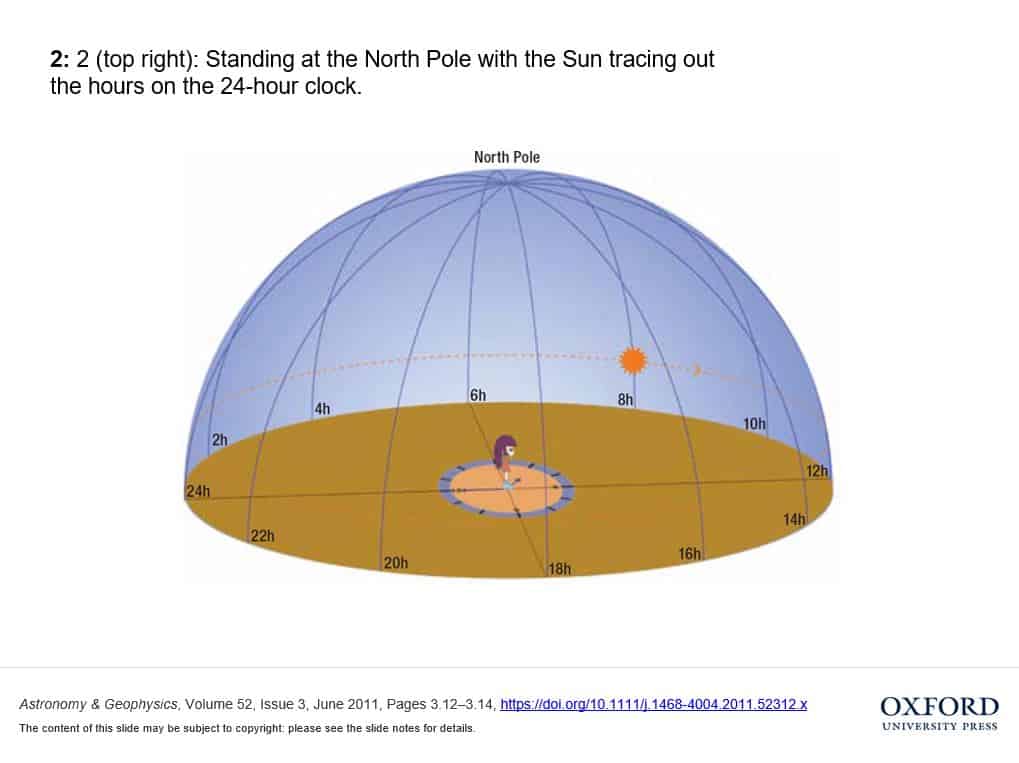

En el Polo Norte.
Fuente: Oxford University Press
En cualquier otra ubicación.
Fuente: Oxford University Press

Básicamente, el método funciona a la perfección en el Polo Norte. En el resto de las ubicaciones, donde es mucho más probable que nos encontremos, el plano solar no es paralelo al plano horizontal en el que colocamos el reloj. Esto introduce una serie de errores. Si os interesan los detalles os recomiendo este enlace (entrada en inglés), pero resumiendo:

  • El método no tiene en cuenta detalles como la ecuación del tiempo, es decir la variación entre los días civiles y los solares, algo que ya exploramos en la entrada del Hour Angle.
  • En la mayoría de los casos, en el hemisferio norte, la indicación norte derivada de esta metodología se desviará hacia el oeste antes del mediodía y hacia el este tras él.
  • A mayor latitud, se obtendrá mayor precisión, y viceversa, ya que el ángulo entre el plano solar y el horizonte será menor.
  • A menor declinación solar, mayor la precisión. Por tanto, en el hemisferio norte la metodología es más precisa en invierno y menos precisa en verano, que es cuando la gente tiende a salir más, y perderse más.

A nuestra latitud, en invierno, el método es relativamente preciso. Esto quiere decir errores típicos de menos de 10 º, por lo general. En verano, sin embargo, son mayores y aunque esta metodología nos podría orientar, más o menos, cabría saber algo más sobre la magnitud de los errores antes de perderse. ?

Relojes Con Brújula

Por la internet se encuentran buenos resúmenes de relojes que incorporan función de brújula, y os invito a investigar si os apetece tener una pieza de este tipo.

A grandes rasgos, los hay analógicos, digitales, y de formato ani-digi, para sorpresa de nadie, imagino.

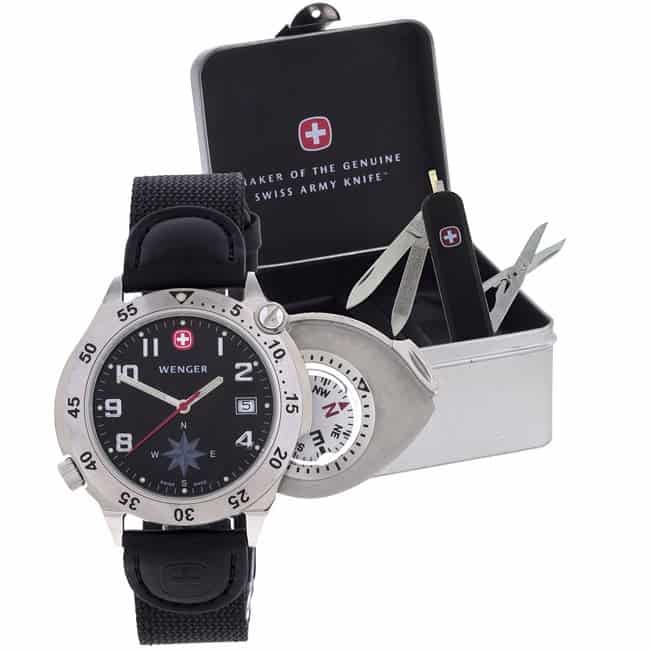

La faceta que los distingue más es si incorporan brújula analógica o electrónica, siendo el primer tipo mucho más preciso (unos 2 º) pero mucho más infrecuente. Las brújulas electrónicas tienen una precisión de unos 10 º, aproximadamente. Además, algunos de estos relojes con brújula analógica ya están descatalogados, como el Wenger G-3 Navigator Compass Watch, que llevaba una brújula analógica extraíble en la trasera del reloj y que mostramos a continuación.

Fuente: https://www.overstock.com/Jewelry-Watches/Wenger-Mens-G-3-Navigator-Compass-Watch-Swiss-Army-Knife-Gift-Box/2330487/product.html

De todos modos, siguen ofertándose relojes con función de brújula para todo tipo de presupuestos, y a continuación presento seis piezas para que podáis apreciar el abanico de la oferta.

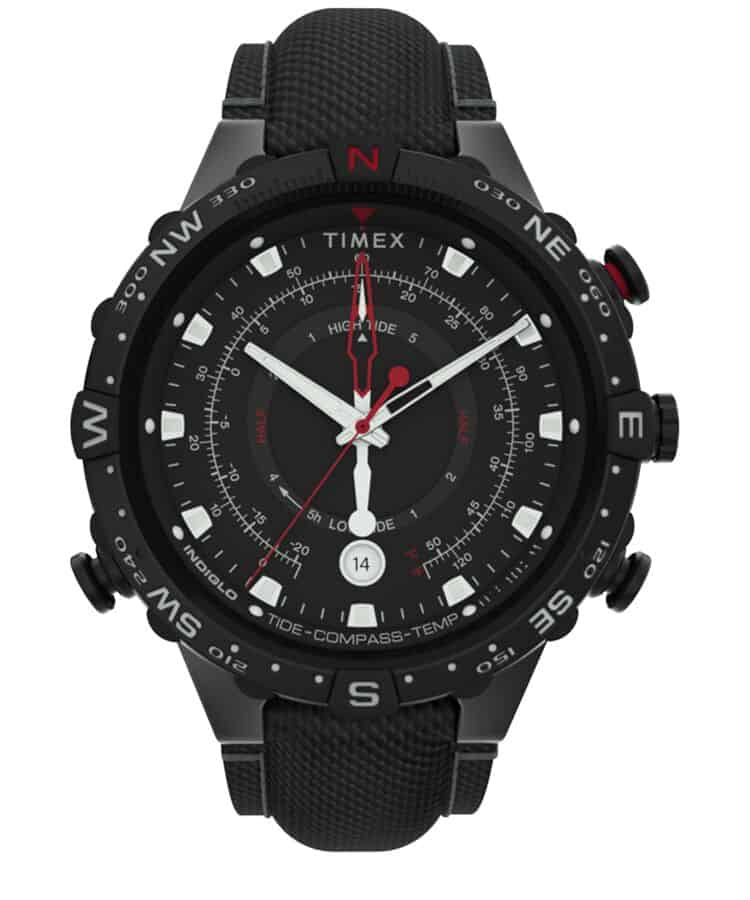

Timex Allied® Tide-Temp-Compass
Un reloj de cuarzo inteligente a precio asequible ($189) y atractivo, de 45 mm de diámetro, con iluminación “backlight”, 100 m de resistencia al agua y complicación de mareas, temperatura y brújula electrónica, con el norte indicado vía una cuarta aguja cuando se activa la función.

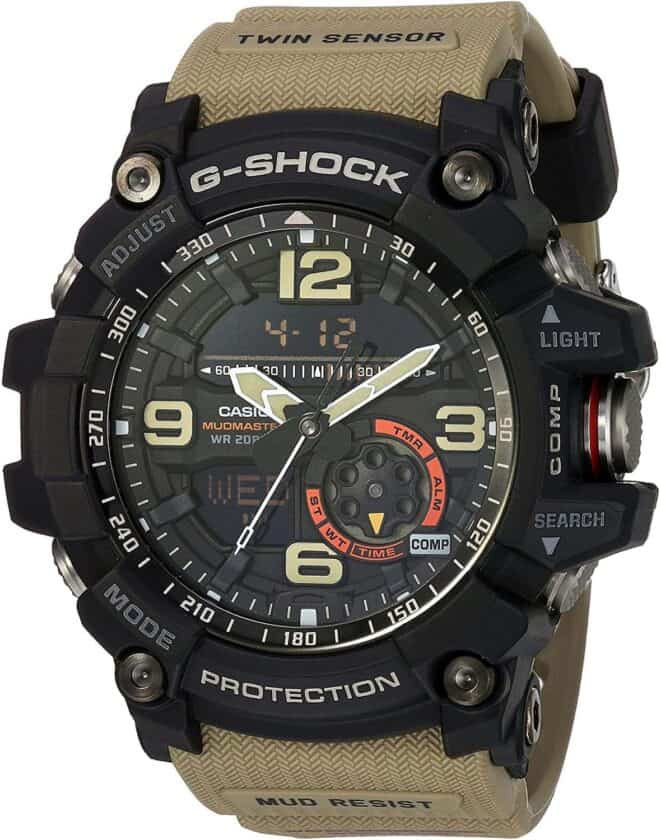

G-SHOCK GG1000-1A5
G-Shock ofrece un Mudmaster premium de 52 mm y 200 m de resistencia al agua, en formato ani-digi, y con un PVP de $320. La pieza ofrece función de temperatura y brújula electrónica, vía un quinto pulsador, que alinea las agujas con el norte magnético.

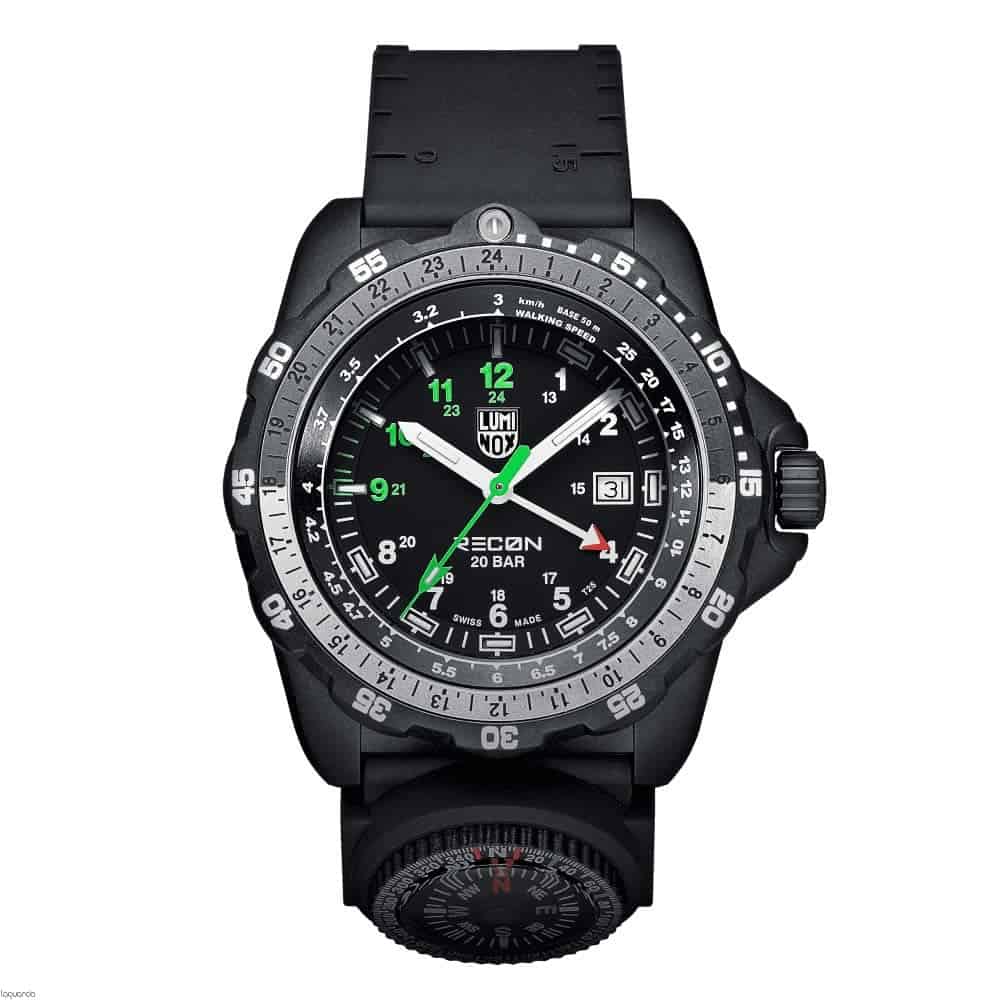

Luminox Recon 8831.KM
La marca suiza ofrece esta opción en su colección RECON con calibre de cuarzo, 46 mm de diámetro y 200 m de resistencia al agua, por €495 de PVP. Viene equipados con tubos de material luminiscente, con 25 años de vida útil. Ofrece función GMT, y como podéis observar, una brújula analógica incorporada al caucho.

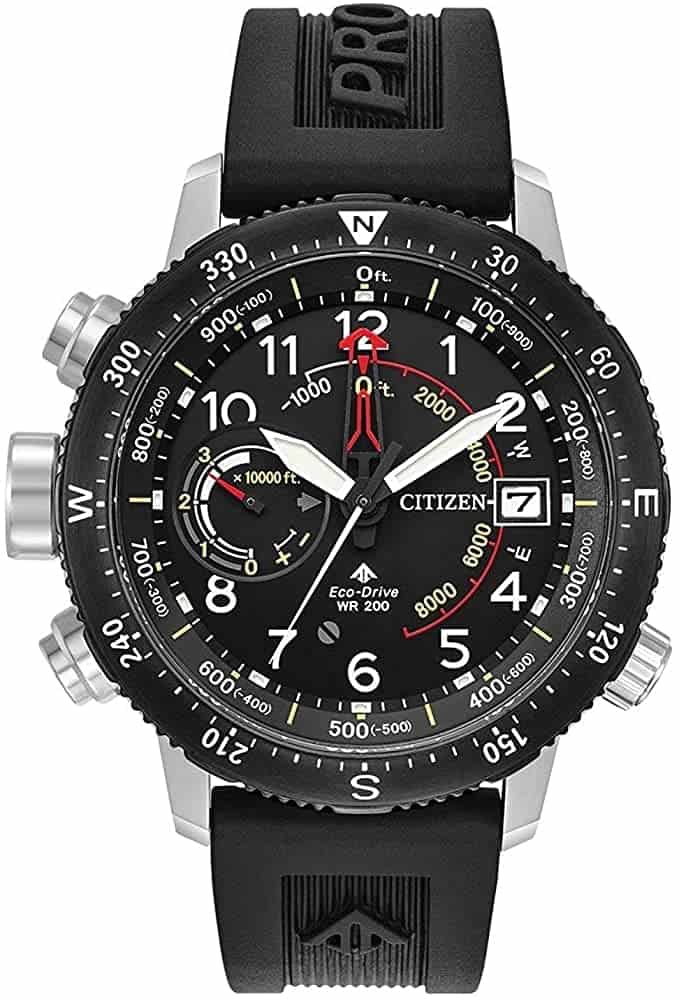

Citizen Promaster Altichron
Un clásico entre los pilotos, el Altichron de Citizen tiene un PVP de $575, y lleva un calibre Eco-Drive de la marca nipona. Tiene 47 mm de diámetro, y es resistente al agua hasta 200 m. Aparte de la brújula electrónica, el reloj porta un altímetro capaz de medir hasta los 10.000 m. El reloj cuenta con una aguja adicional de brújula que se activa vía un pulsador.

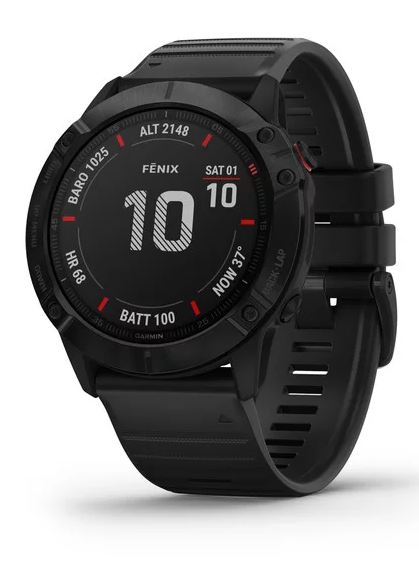

Garmin Fēnix 6X
Incluimos un Smart Watch de Garmin con GPS, con mapas en vivo además de una inimaginable cantidad de funciones adicionales. El objetivo es abarcar todas las posibilidades que aparecen en el mercado, aunque estrictamente no es un reloj. Tiene un PVP de €950 para el modelo de 51 mm con zafiro.

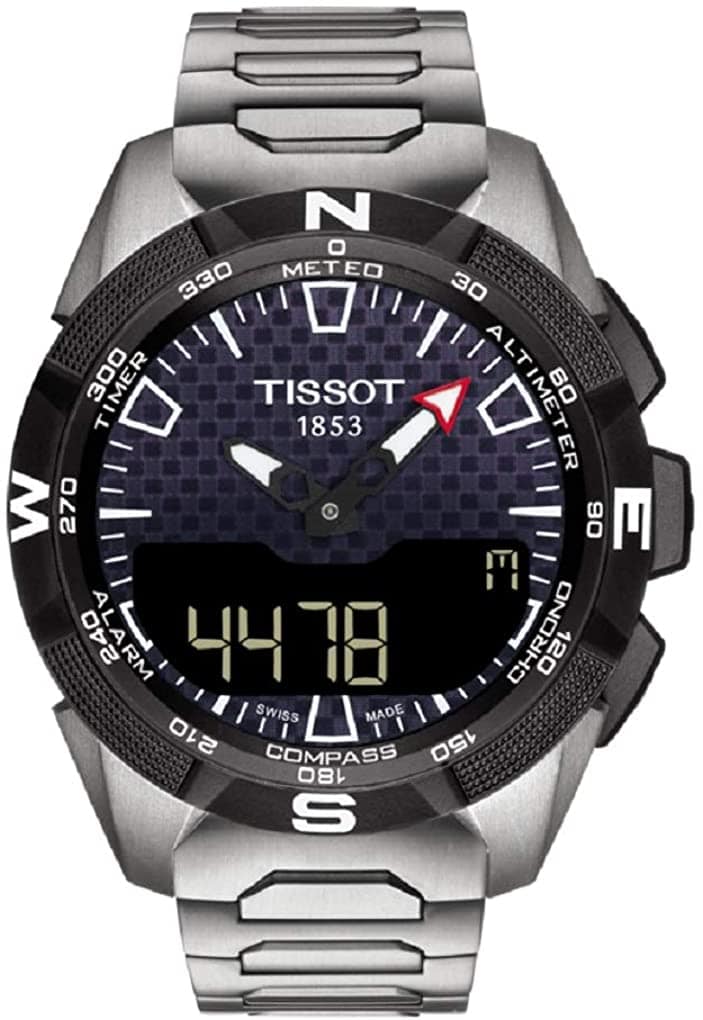

Tissot T-TOUCH Expert Solar II
Tissot ofrece un reloj multi función con pantalla táctil en su colección T-Touch. Lleva calibre de cuarzo de carga solar y se presenta en una caja de titanio de 45 mm de diámetro y resistencia al agua hasta 100 m, con bisel cerámico. Tiene un PVP de €965. Además de su brújula electrónica, ofrece calendario perpetuo, cronometro y cuenta atrás, altímetro, barómetro, alarma, segunda zona horaria, indicador de carga y retroiluminación.
