Esta entrada es la tercera y última de la serie dedicada a las maneras de presentar la hora en los relojes mecánicos, con la que llegamos con ello al espectáculo horológico.
Hoy mostraré algunos ejemplos de relojes que han reinventado la manera de mostrar la hora. Dicho esto, no pretende ser una presentación exhaustiva de este tipo de relojes, sino meramente una pincelada de lo que son capaces de crear los relojeros más audaces.
Este artículo es la continuación de Complicaciones: La Hora I y Complicaciones: La Hora II.
Vayamos al lío…
Empezaré por las presentaciones horarias que resultan algo más familiares, para ir progresivamente aumentando el grado de sorpresa que ofrecen estos ejemplares.
Agujas Que No Lo Son
Los dos primeros ejemplos son relojes que usan “agujas”, aunque en el primero (el Ulysse Nardin Freak X) no lo son y en el segundo (el Ressence TYPE 3) vemos una esfera que rota al unísono con la aguja minutera.

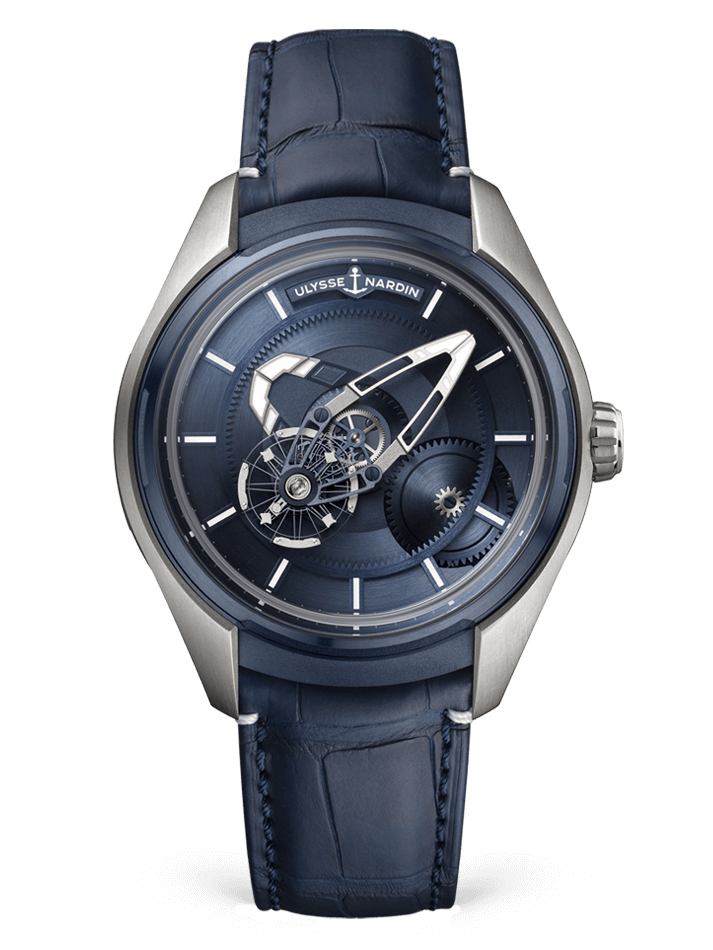

Ulysse Nardin Freak
Lanzado inicialmente en el 2001, las sucesivas iteraciones de este reloj aun siguen maravillando y sorprendiendo a la vez.
El Ulysse Nardin fue el primer reloj en hacer uso extenso del silicio, provocando bastante revuelo en la tradicional industria relojera suiza de la época.
Además, contaba con un calibre sin corona cuyo diseño nunca se había visto antes en relojes de pulsera.
Aunque en la práctica vemos un reloj “dos agujas”, bajo la superficie el movimiento giraba íntegramente sobre su propio eje, lo que la marca denominó originalmente “carrusel volante”.
Este sistema requería de un muelle real que ocupaba todo el diámetro de la caja para impulsarlo. Totalmente cargado ofrecía siete días de reserva de marcha. Para darle cuerda se giraba la trasera y para ajustar la hora se desbloqueaba el bisel para después girarlo, desplazando así el movimiento hasta la hora deseada.
Más de 20 años después, el Freak X es algo más simple que el reloj original, habiéndose introducido una corona con el propósito de hacerlo más fino y permitir que fuese más “asequible”. Pero, la esencia del freak persiste, caracterizándolo todavía el carrusel volante que gira sobre su propio eje para indicar los minutos. Una extensión de una rueda engranada permite mostrar la hora.
El calibre manufactura actual es el UN-230.
Ressence TYPE 3

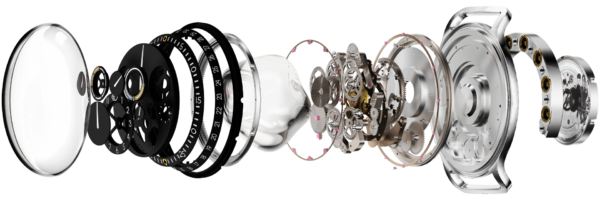

Desde el 2010, Ressence, con sede en Bélgica, ha reinventado el qué y cómo pueden ser los relojes.
El TYPE 3 es probablemente el más innovador de la marca hasta el momento, aunando muchas de sus ideas pioneras:
- Una mitad superior llena de aceite para permitir una legibilidad perfecta desde cualquier ángulo.
- Transmisión magnética para conectar la mitad inferior seca, donde se encuentra el calibre, a la mitad superior llena de aceite, donde se encuentra el ROCS (Ressence Orbital Convex System).
- Siete fuelles que compensan los cambios de volumen del aceite debido a las variaciones de temperatura.

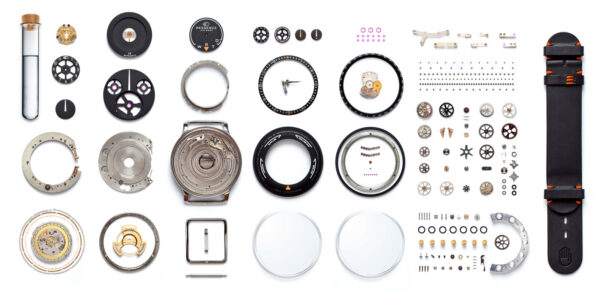

El Type 3 usa un tren de engranajes estándar de un movimiento ETA 2824, pero ahí es donde termina lo ordinario.
Toda la “esfera” flota alrededor de la aguja minutera, siguiendo su giro.
Este reloj básicamente ofrece la configuración regulateur. Según avanza la aguja de los minutos, vemos una revolución sincronizada de los distintos círculos y anillos que indican el día, am/pm, horas, segundos y la temperatura del aceite. Sólo la fecha queda fija en un anillo periférico, asemejando el formato “Pointer Date” que ya tuve la ocasión de presentar en el artículo Complicaciones: Fecha.
Horas Saltantes Y Errantes
El siguiente apartado engloba relojes que hacen uso de la presentación saltante que ya vimos en el capítulo anterior, pero que han elevado este tipo de “complicación” hasta otra dimensión.
En primer lugar, os mostraré la implementación lateral de la hora saltante en el Romain Jerome Spacecraft.
En segundo lugar, os mostraré tres ejemplos que tienen en común presentar el sistema “wandering hours” (horas errantes), pero en la interpretación contemporánea de esta complicación. Antaño, la “hora errante” utilizaba un mero disco giratorio que sustituía a la aguja horaria: la hora simplemente iba avanzando y se visualizaba por una abertura en el dial. Sin embargo, hoy en día, hace referencia a complejos mecanismos que vuelan alrededor de la esfera y que además “saltan” cada hora para indicar la correcta.
Romain Jerome Spacecraft
Un reloj especialmente futurista en esta subcategoría es el Spacecraft de Romain Jerme.
La presentación lateral de la hora recuerda la del Horological Machine No. 5 de MB&F, un reloj que ya vimos en el apartado dedicado a la presentación saltante en el anterior capítulo. Evidentemente, el HM5 también merecería la inclusión en este apartado, pero ya tuvimos ocasión de verlo.
En este caso, la presentación lateral se reserva para la hora, con los minutos mostrados en la parte superior del reloj.

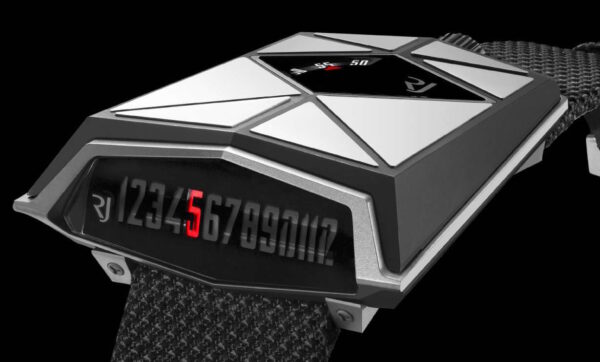

Pero el RJ Spacecraft destaca por combinar una presentación “digital” con una implementación retrógrada para mostrar la hora.

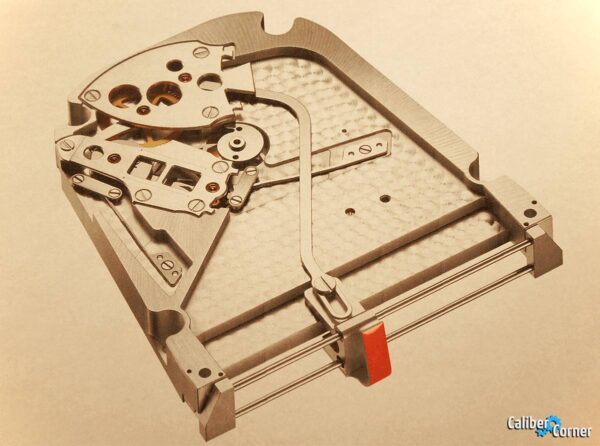

El Spacecraft lleva el calibre RJ2000-A, una adaptación modular del ETA 2892 diseñada por el afamado Jean-Marc Wiederrecht. La impresionante leva de caracol del módulo retrógrado (que cubrimos en el anterior capítulo) se aprecia claramente en la siguiente imagen.

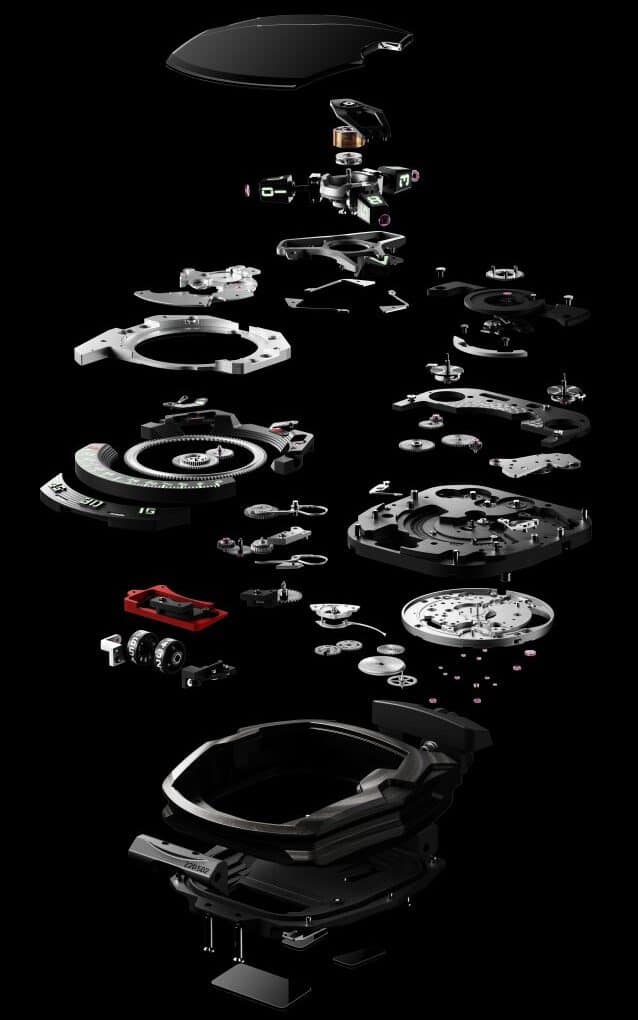

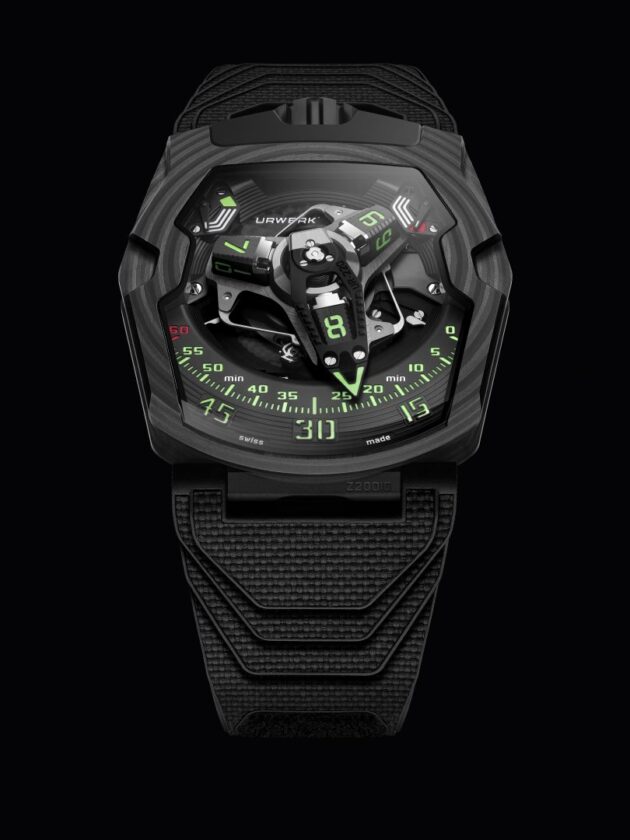

Urwerk UR-220
De la joven marca ginebrina (se estableció en 1997) podríamos incluir su colección íntegra, pero mejor centrarnos en una sola pieza.
Las creaciones de Urwerk tienen por objeto retratar el tiempo de una manera única y original. El UR-220 no es una excepción, ofreciendo una complicación patentada de satélites giratorios. Es impresionante a nivel técnico, además de sorprender estéticamente.
Cuenta con un minutero retrógrado tridimensional de gran tamaño. El mismo consiste en tres cubos en “agujas” telescópicas. El cubo de la aguja “actual” marca la hora y e indica los minutos a medida que recorre la escala retrógrada de 0 a 60 minutos que muestra la parte inferior de la esfera. Luego, en menos de 0,1 segundos, la manecilla vuelve a atracar con el satélite que marca la próxima hora.
En la trasera añade un indicador digital que marca los meses que quedan hasta requerir un cambio de lubricante.
Lo mejor en estos casos es ver el reloj en funcionamiento de manera gráfica.

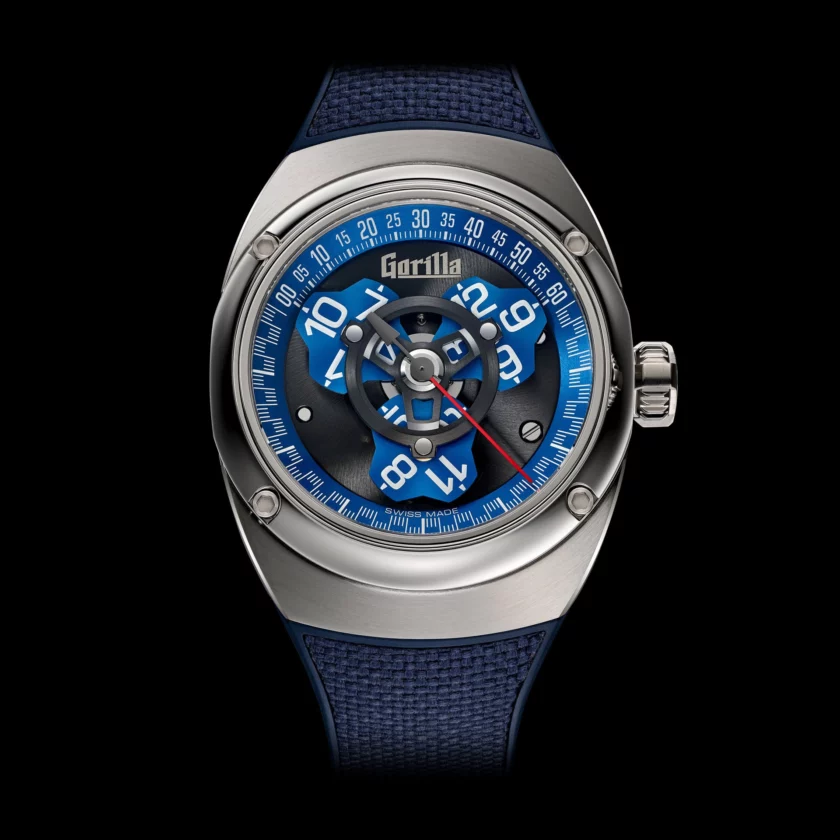

Gorilla Drift
Para los mortales que no pueden permitirse una pieza de Urwerk, la joven marca Gorilla Watches ofrece en la actualidad cinco modelos con horas errantes.
Gorilla fue fundada en el año 2016 por el tándem formado por el exdirector artístico y el exdiseñador sénior de Audemars Piguet, Octavio García y Lukas Gopp, respectivamente. Se estableció en Cressier, en el cantón de Neuchatel en Suiza.

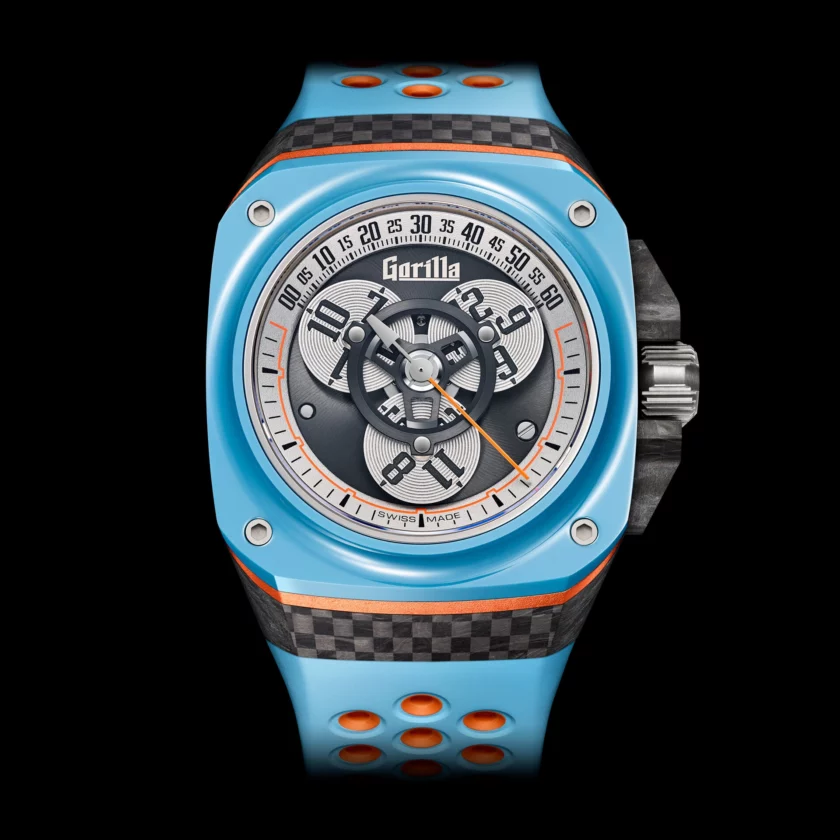

La colección Outlaw/Drift de Gorilla hace uso de un calibre ETA 2824-2 como base, pero añade un módulo patentado (G-5238) diseñado y fabricado por VAUCHER Manufacture.
Su primera versión (el Gorilla Fastback Drift) fue finalista en la categoría Challenge de la edición 2018 del Grand Prix D’Horlogerie de Genève (GPHG). El compañero Erick Rangel reseño el reloj extensamente en este artículo.
El reloj cuenta con segundero de barrido y tres satélites de hora. El “actual” indica los minutos en el arco superior de la esfera. En el vídeo que muestro a continuación, podéis ver el cambio de posición del siguiente “satélite” en el vídeo.
Xeric Vendetta Automatic
Si os gustan las horas errantes, hay una oferta todavía más asequible de Xeric, la micro marca con base en San Francisco, California, fundada por los hermanos Mitch y Andrew Greenblatten en el año 2013.
La línea Xeric Vendetta Automatic cuenta en la actualidad con seis modelos, todos ellos equipados con en el calibre X2.1, basado en el popular y asequible Miyota 9015 al que se le ha añadido un módulo para presentar las horas errantes. Como el Gorilla Drift, el Vendetta hace uso de un arco, en este caso en la parte baja de la esfera, para indicar los minutos. Renuncia al segundero central.
Podéis ver el sistema de horas errantes en funcionamiento en el siguiente vídeo.
La segunda corona de este modelo es especialmente curiosa. Sirve para girar el bisel interno, permitiendo cambiar la presentación de los minutos en el arco en el que se leen. De este modo, ofrece tres esferas en una.
Hora Cilíndrica
En esta tercera categoría de “presentaciones” de la hora os mostraré el Hublot Masterpiece MP-05 “LaFerrari”. Este reloj de super lujo lanzado en el año 2013 utiliza cilindros rotativos para mostrar la hora. Pero no es lo único sorprendente del mismo.
Hublot MP05 LaFerrari
Presentado en Baselworld 2013, esta edición limitada de Hublot dio mucho de qué hablar.
¿Por dónde empezar con este reloj?

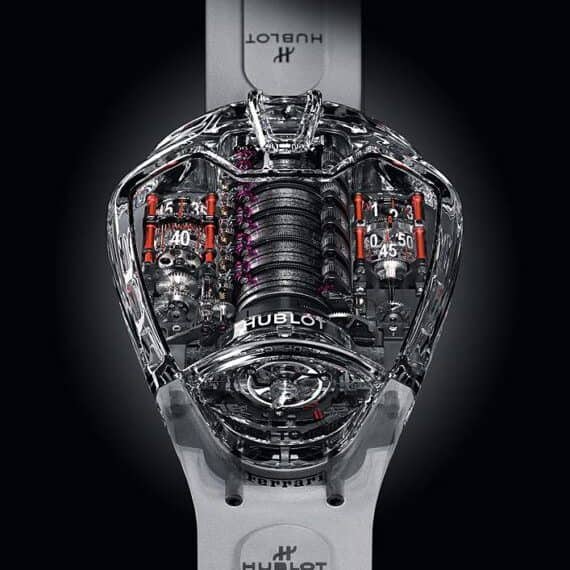

El MP05 combina una indicación única de la hora, con un calibre manual equipado con tourbillon vertical y 11 barriletes alineados en serie para proporcionar 50 días (efectivamente, días) de reserva de marcha.
El reloj se suministra con una herramienta para darle cuerda y/o ajustarlo manualmente, pero la marca además añadió un pequeño destornillador eléctrico para poder cargarlo íntegramente sin esfuerzo alguno.

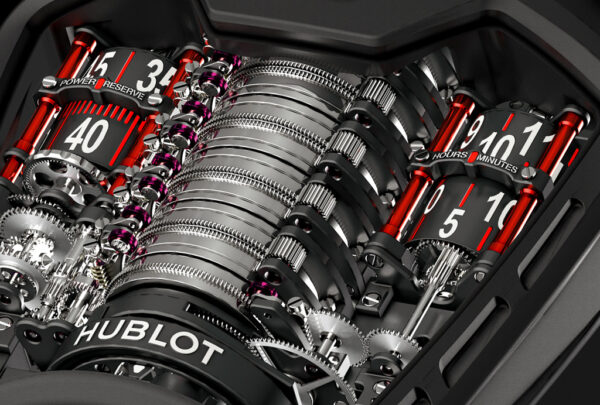

Los 11 barriletes ocupan el centro del reloj. Es imposible no apreciar su dimensión.

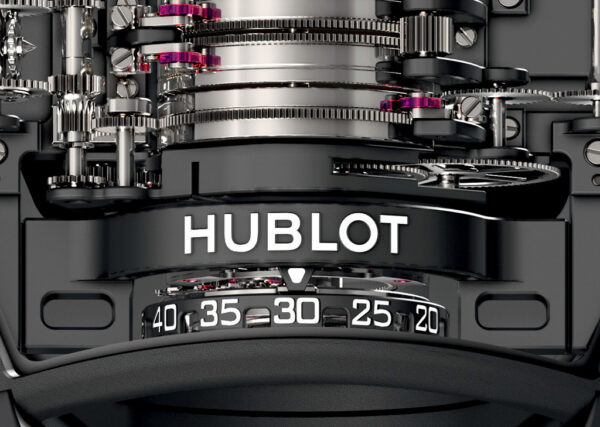

El cilindro de la izquierda muestra la reserva de marcha (en días) y el de la derecha la hora y los minutos.
Por último, el cilindro de los segundos gira al unísono con el torubillon vertical.
Algo más tarde, Hublot también lanzó una serie limitada a 20 piezas en una caja de zafiro, que permitía apreciar mejor la complejidad de esta maravilla tecnológica.
Cintas Y Cadenas
A continuación, este cuarto segmento de relojes “sorprendentes” engloba modelos que utilizan cintas o cadenas para presentar la hora.

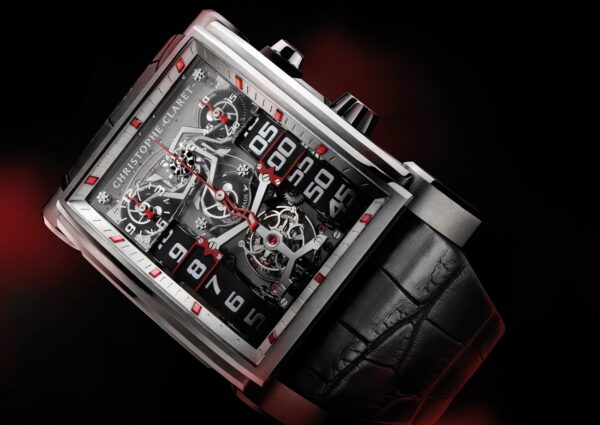

Christophe Claret Dual Tow
El primer ejemplo en este apartado es el Dual Tow de Christophe Claret.
Lanzado en el año 2009 para conmemorar el vigésimo aniversario de la marca de Le Locle, el impacto de esta pieza ha sido profundo y duradero debido a la combinación (absolutamente única) de estética y tecnología.
A modo de resumen, es un cronógrafo monopulsante con tren planetario que añade sonería. Cómo no, lleva un tourbillon con varios elementos únicos, incluido uno patentado. La presentación de la hora y los minutos hace uso de sendas cintas de goma que son desplazadas por cilindros en sus extremos.
Hay que verlo para entenderlo.
Si queréis leer más sobre esta pieza, os recomiendo encarecidamente una detalladísima presentación en lacotemontres.com.

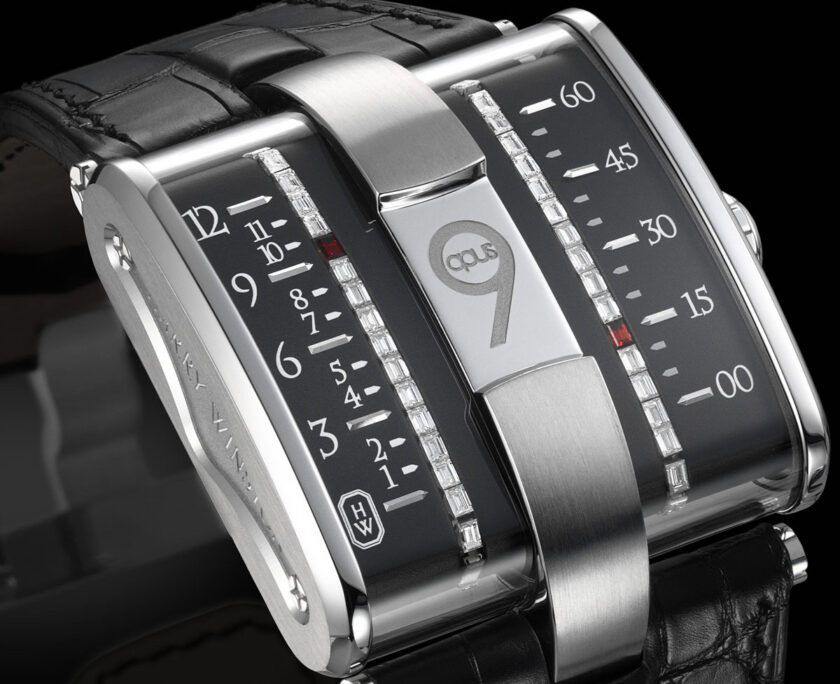

Harry Winston Opus 9
La colección Opus de Harry Winston es, de principio a fin, extraordinaria.
El Opus 9 merece inclusión especial en este apartado.
https://www.watchonista.com/articles/depth/opus-chronicles-part-ii-look-harry-winston-opus-six-through-ten

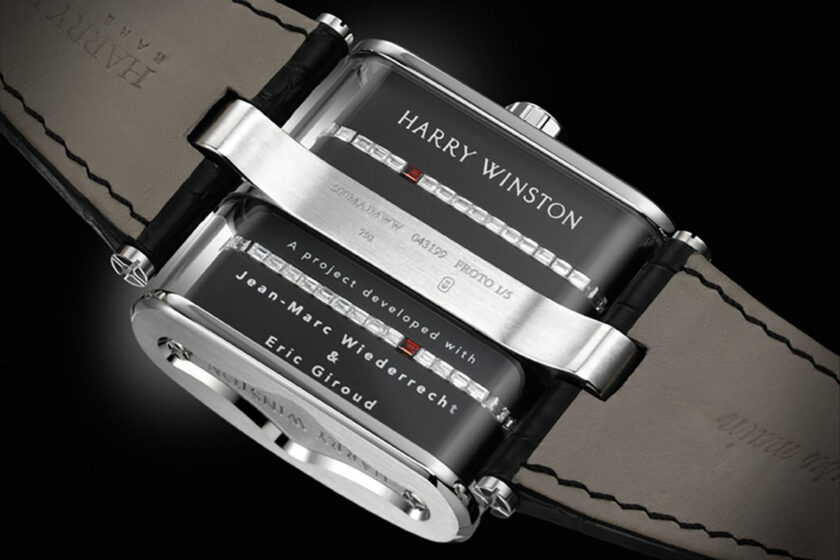

En el Opus 9, los diamantes no son simplemente decorativos, sino el elemento funcional que sirve para indicar la hora. Las dos cadenas de diamantes paralelas (una para las horas y la otra para los minutos) reemplazan las manecillas de un reloj tradicional.
Están impulsadas por un potente calibre automático ya que el peso de cada cadena es considerable. Para transformar el “tiempo” rotativo del calibre en movimiento lineal, un mecanismo de cremallera y piñón crea el impulso lateral necesario para desplazar continuamente las cadenas.
Aunque la solución técnica es simple, la implementación debe ser perfecta para movilizar todo ese peso.
Precisamente de ello habla el artífice del ca

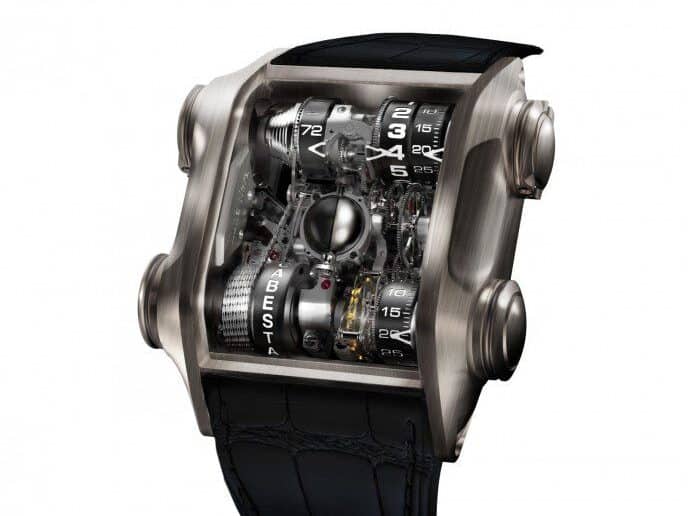

Cabestan Luna Nera
También quiero citar el Luna Nera de Cabestan, una marca suiza desafortunadamente desaparecida.
Los calibres de Cabestan estaban orientados verticalmente, con transmisión a través de cadenas enrollados sobre cilindros. Su fusée y la cadena nos recuerdan a los de antiguos relojes de bolsillo, pero en este caso representaban parte del espectáculo en la esfera.
Este modelo en concreto ofrecía horas saltantes, indicador de minutos y segundos sobre cilindros, indicador de reserva de marcha y una esfera rotativa para indicar la fase lunar.
Devon Works Tread
El Tread de la marca norteamericana Devon Works tiene un corazón electrónico, por lo que estrictamente no debería figurar en esta serie de artículos.
Dicho esto, representa una forma totalmente nueva de mostrar la hora, por lo que creo conveniente por lo menos citarlo.
En el corazón del Tread 1 hay un microprocesador integrado, esencialmente un miniordenador que controla todas las funciones del reloj. Recopila datos sobre el cristal de cuarzo termo-compensado mientras que un sistema de reconocimiento óptico patentado monitorea y verifica continuamente la posición de las cintas (cuatro de ellas) que muestran la hora. Esto garantiza una altísima precisión de medio segundo por día.
Los rubíes en el movimiento minimizan la fricción, permitiendo que la batería de polímero de litio ofrezca una autonomía de dos semanas. El reloj se carga sin cables, de forma inductiva, a través de una torre suministrada con la pieza. En apenas unas horas, está listo para funcionar dos semanas más.
En el siguiente vídeo, el fundador de la marca, Scott Devon, presenta el reloj.
Deconstrucción Del Tiempo
En este apartado vamos a ver un ejemplo de reloj que hace uso de la presentación “digital”, pero de un modo ultra creativo. Por darle un nombre a este complejo sistema, diría que “deconstruye” el tiempo.
Harry Winston Opus 11
Un reloj más de Harry Winston figura en esta entrada (habrá otro más). Se trata del Opus 11 presentado en el 2011.
Es otro reloj difícil de describir.

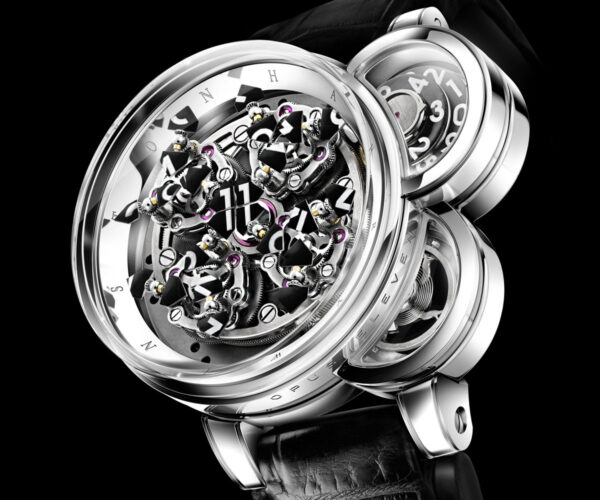

Una compleja caja escenifica el espectáculo de este reloj. Vemos tres cilindros superpuestos en distintos niveles, cuyo propósito es “deconstruir el tiempo”.
El círculo principal es el dominio de la hora, flanqueado por dos pabellones. Uno muestra los minutos en un disco que salta cada diez minutos mientras que el de las unidades rota continuamente. Por último, el tercer cilindro muestra el ritmo de un gran volante de titanio.
Un mecanismo extraordinariamente complejo muestra las horas en el centro del reloj. Consiste en 24 placas giratorias (cuatro satélites con tres pares de placas cada uno).
Cada hora, un intrincado sistema de engranajes permite que los números que muestran la hora exploten antes de volver a ensamblarse para mostrar la siguiente hora.
¿Es caos organizado, o una coreografía perfectamente sincronizada? ¡Da igual, es absolutamente fantático!
Digital Mecánico
En este sexto apartado os voy a mostrar otro reloj mecánico totalmente único, el Grisogono Meccanico dG.
Grisogono Meccanico dG
Este extraordinario reloj es de otra marca desafortunadamente también desaparecida. Por si no os habéis percatado todavía, es muy difícil y poco rentable innovar a este nivel.
El reloj fue presentado por primera vez en el año 2008, recibiendo el galardón del público en el Grand Prix D’Horlogerie de Genève (GPHG) del 2009.

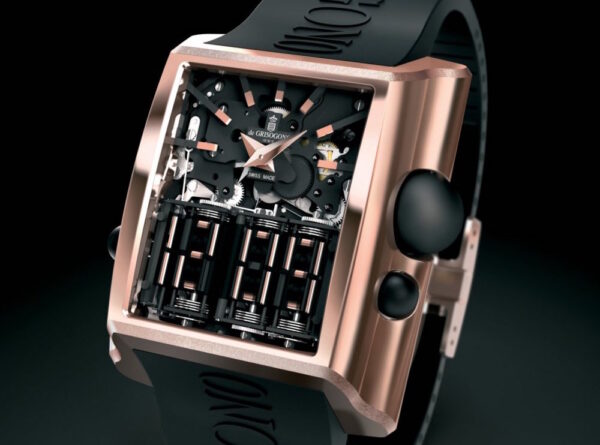

El Grisogono Meccanico dG muestra dos zonas horarias, combinando una presentación analógica en la parte superior de la esfera con otra “digital” en la parte inferior. Ambas son mecánicas. No lo parece, pero el reloj no tiene componentes electrónicos de ningún tipo.
Su movimiento, de hecho, cuenta con más de 650 piezas, entre las que se incluyen 23 levas conectadas a engranajes sincronizados para controlar la pantalla “digital”.
Hora Magnética
En el siguiente apartado os voy a enseñar un reloj que hace uso del magnetismo para mostrar la hora. Ya sabéis, esa cosa tan peligrosa para los relojes mecánicos…

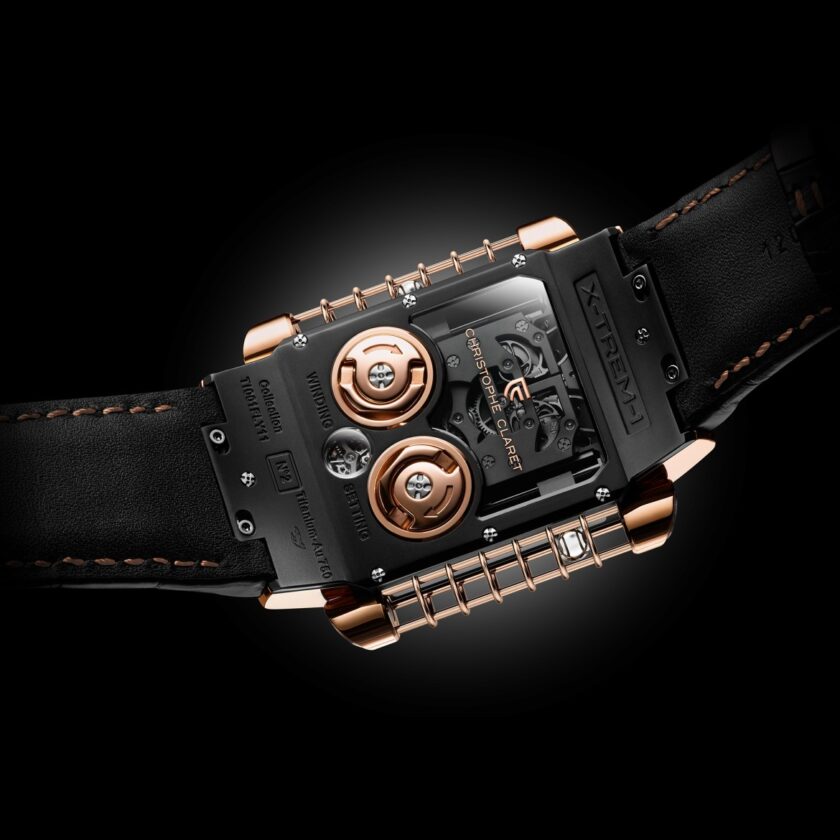

Christophe Claret X-Trem-1

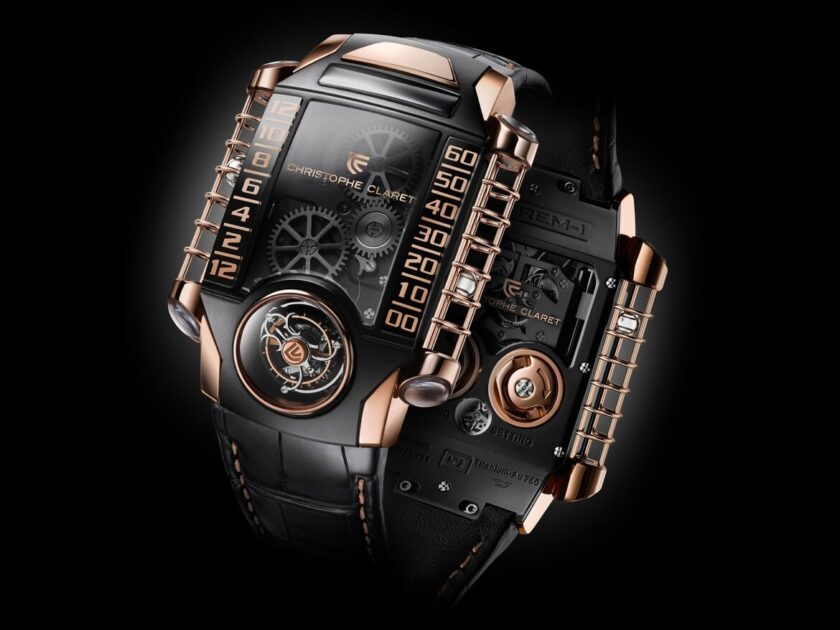

El segundo reloj de Christophe Claret en el listado de hoy es el X-Trem-1, un reloj que sí está en la colección actual de la marca.
https://christopheclaret.com/collections/sku/MTR.FLY11.150-158/mtr.fly11.150-158
El reloj indica las horas y los minutos a través de esferas flotantes dentro de sendos tubos colocados en los lados del reloj.
Las bolas están impulsadas por campos magnéticos. Los segundos se muestran en la jaula del tourbillon, inclinado a 30º. El ajuste de la hora usa pulsadores a las 12 h.
El reloj equipa el calibre FLY11 de 419 componentes y 64 rubíes. Cuenta con doble barrilete; uno para el tren de engranajes del movimiento y el segundo para desplazar los imanes para que las bolas indiquen la hora.
https://christopheclaret.com/collections/sku/MTR.FLY11.150-158/mtr.fly11.150-158
Hora Fluida
En el octavo apartado vamos a ver el H0 de HYT. Usa otro material a priori peligroso para los relojes, un fluido, para indicar la hora.
HYT H0
HYT es otra joven marca suiza que quebró a principios del 2021. Dicho esto, su sitio web sigue activo y la propia marca anunció su “retorno” públicamente el 14 de diciembre del año pasado, imagino que tras conseguir recapitalizarse.
El reloj que nos interesa es el H0.
Es un regulateur retrógrado, es decir usa dos presentaciones que hemos visto en las entradas anteriores de la serie.
El reloj muestra la “hora fluida”. En el ejemplo que vemos a continuación usa un fluido verde (aunque la línea cuenta con 14 variaciones cromáticas). La parte “transparente” también contiene líquido, pero son inmiscibles.
La esfera muestra los minutos y los segundos de modo analógico. Añade un colorido indicador de reserva de marcha.

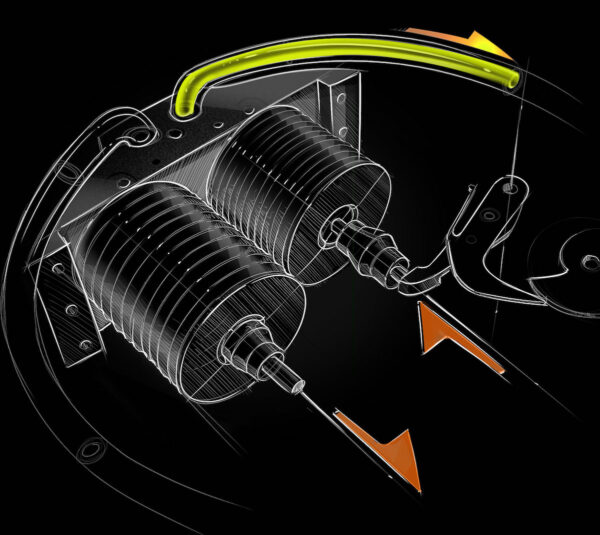

Son particularmente llamativos en la esfera los dos fuelles que almacenan e impulsan las columnas de líquidos.
El H0 usa un calibre automático manual altamente modificado con estos dos fuelles que controlan la transición de los dos fluidos en el sistema capilar. El sistema añade compensación de temperatura. Es además un sistema retrógrado: al llegar al final de su recorrido a las 6 h, el líquido opaco retorna hasta el principio del tubo capilar. Este ajuste es lento, tardando varios segundos en completarse. Lo he visto descrito como “un retorno que es terapéutico al observarlo”.
Predeciblemente, el sistema retrógrado hace uso de una gran leva de caracol (que ya explicamos en el capítulo anterior).
Índices Saltantes
Llegamos a la novena y última sección, en el que os quiero enseñar dos extraordinarios relojes que hacen uso de índices saltantes para indicar la hora.
Frederic Jouvenot Helios
El primero es el Helios de Frederic Jouvenot.

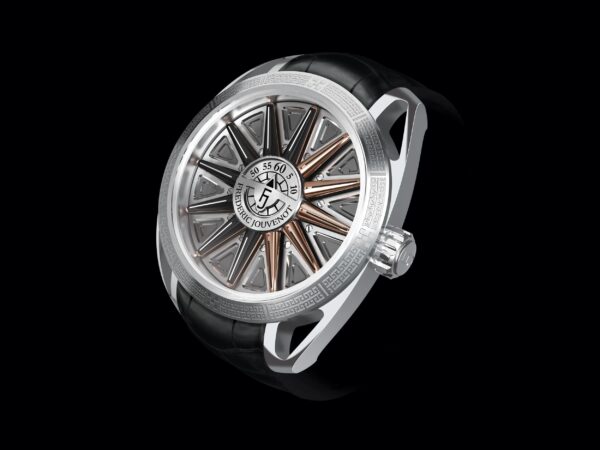

El Helios toma inspiración del Sol. Cuenta con 12 marcadores en forma de cono proyectados desde el centro de la esfera; visualmente recuerdan los rayos de nuestra estrella. Cada uno de estos conos tiene una cara oscura y otra de color claro (dependiendo del modelo).
Cada hora que pasa, los marcadores necesarios se voltean para así mostrar la hora que es. Por ejemplo, en la siguiente imagen podemos observar la cara dorada de cinco de ellos, por lo que marca las cinco en punto (los minutos vienen indicados en un disco giratorio en el centro del reloj y en este caso marca 60).
Harry Winston Opus 12

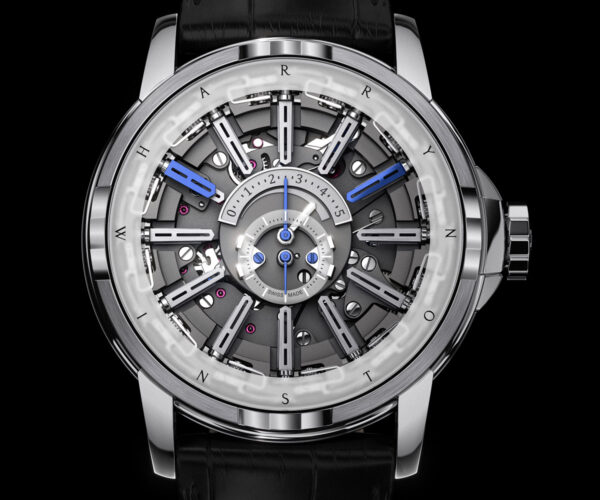

El Harry Winston Opus 12 es una iteración más del concepto presentado por Frederic Jouvenot.
Creado por el maestro Emmanuel Bouchet, tiene una inspiración claramente similar, pero añade una extraordinaria complejidad.
Cada posición de hora tiene dos marcadores de doble cara, uno corto para indicar la hora y otro más largo para indicar los (5) minutos.
Cada hora, el marcador correspondiente gira hacia su lado coloreado, mientras que todos los demás muestran su cara neutra. El mismo principio es aplicable a los marcadores de (5) minutos. Estos mismos, rotan sobre el marcador corto de las horas para mostrar intervalos de cinco minutos. Para contar entre estos intervalos, vemos una aguja retrógrada de cinco minutos en un arco sobre el centro del reloj. Por último, un pequeño segundero central muestra los segundos.
Es otro reloj que es mucho mejor ver en funcionamiento para entender su funcionamiento.
Conclusión
Con este artículo termina la serie sobre las “complicaciones” de la hora en los relojes mecánicos.
En este tercer capítulo he querido daros una muestra de las numerosas y originales formas de mostrar la hora que se han concebido.
Quiero destacar que muchos de los relojes mostrados han sido creados por maestros relojeros independientes, o por pequeñas marcas en términos de volumen de producción. Pero esto no debe sorprendernos. Para las grandes firmas, este tipo de aventuras creativas son muy difíciles de asumir. Conllevan grandes costes, pero ninguna garantía de éxito comercial.
Sólo me queda agradecer a los que toman riesgos de este tipo para crear estos fantásticos relojes.
Ha sido un verdadero placer investigarlos y confío que si habéis llegado hasta aquí os habrán dejado boquiabiertos como a mí.
Muchas gracias de nuevo Adam, por este magnífico capítulo de esta trilogía donde tantas cosas nuevas he aprendido leyendo. Ver funcionar algunos de los relojes que nos enseñas hoy es un verdadero espectáculo.
