Restauración de Casio G-SHOCK DW 5700C-9V

@orologidioggi

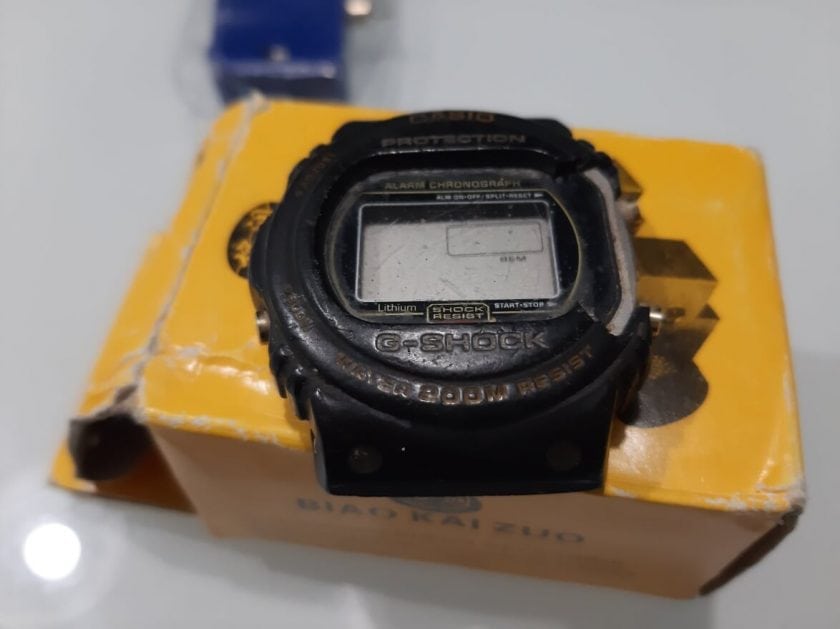

En esta entrada relato como cayó en mis manos un G-SHOCK DW-5700C en un estado bastante lamentable y mi esfuerzo por intentar restaurarlo.
.

Fuente: https://www.safonagastrocrono.club/

Aunque parezca que está en tan mal estado como para tirarlo directamente a la basura, precisamente estos son los tipos de proyectos que más me gustan, ya que paso muy buenos ratos intentando adecentar estos pequeños tipos duros y sobre todo me satisface mucho volver a darles una segunda oportunidad.

blank
Fuente: https://www.safonagastrocrono.club/

Este modelo se trata concretamente de un DW-5700C-9V, con una fecha de fabricación circa 1989.

Si queréis saber la fecha de fabricación de vuestros G-SHOCK, sólo tenéis que visitar este enlace que mantiene un interesantísimo decodificador de datos y siguiendo unos sencillos pasos podréis calcular la edad de vuestro reloj.

Como podéis ver los botones y los tornillos son dorados. La pantalla LCD actualmente parece que casi no lo sea; esto es debido a que los antiguos modelos “Gold” no tenían el LCD tan intenso como los de ahora. En la siguiente imagen podemos apreciar el reloj en su prístino estado tal como salía a la venta.

blank
Fuente: https://shockbase.org/watches/watch_dyn.php?model=DW-5700C-9V&subseries=DW-5700&series=5700


El módulo que equipaban estos 5700C podía ser el 691, o el 901 de ser más nuevos. Mi unidad monta un 901 que coincide con la descripción de la tapa. El módulo 901 funciona con una pila CR2016 y el 691 con una CR2320.

Aquí podéis ver su manual.

Antes de empezar con el repaso de la restauración, quisiera hacer hincapié sobre los cuatro tornillos de la caja: yo recomiendo no tocarlos si no es absolutamente imprescindible, pues pueden estar agarrotados y si intentamos quitar alguno lo más probable es que acabemos partiéndolos. Además, para sacar y poner los biseles no es necesario desmontarlos.

Ahora nos ponemos manos a la obra, pues nuestro 5700C ya está preparado para el trasteo. En esta primera imagen vemos la parte frontal, la más deteriorada.

blank
Fuente: https://www.safonagastrocrono.club/

La trasera, dentro de lo que cabe, no tiene mala pinta.

blank
Fuente: https://www.safonagastrocrono.club/

El primer paso consiste en desmontar el bisel. Podéis apreciar perfectamente la increíble cantidad de suciedad que escondía en sus entrañas este 5700C.

blank
Fuente: https://www.safonagastrocrono.club/

Vamos a verlo un poco más de cerca, para que os hagáis una idea bien gráfica de la mugre que contenía.

blank
Fuente: https://www.safonagastrocrono.club/

Ahora procedemos a desmontar todos los botones, extremando el cuidado para asegurarnos de que no se partan. Aunque aparentemente parecían limpios, funcionaban bien y no se atascaban, viendo el anterior estado de la caja los botones no podrían estar mucho mejor. A las fotos me remito para que podáis apreciar su estado.

blank
Fuente: https://www.safonagastrocrono.club/

El siguiente paso entraña limpiar la caja con agua y jabón, empleando un cepillo de dientes viejo o muy suave. Los botones y todas sus partes las limpiaremos con la lavadora de ultrasonidos.

Obtenemos el siguiente resultado.

En la siguiente imagen podemos ver uno de los botones tras su limpieza. Estos constan de un pequeño muelle, una diminuta arandela y dos juntas de goma: una gris gruesa y una negra más delgada. Es de destacar que hay que montarlo todo de nuevo en el orden correcto.

blank
Fuente: https://www.safonagastrocrono.club/

Antes de montar las juntas de los botones, debemos de engrasarlas con grasa de silicona. Yo particularmente utilizo esta.

blank
Fuente: https://www.safonagastrocrono.club/

Con el dedo aplicamos un poquito de grasa y es suficiente para que las juntas recobren su elasticidad.

blank
Fuente: https://www.safonagastrocrono.club/

Los montamos, como os he comentado más arriba, en el orden descrito.

Primero la junta negra.

blank

Para después colocar la gis.

blank
Fuente: https://www.safonagastrocrono.club/

Tras la instalación de los botones, ponemos los “circlips” para sujetarlo con mucho cuidado, ya que son muy saltarines y se deforman con facilidad.

blank
Fuente: https://www.safonagastrocrono.club/

Lo siguiente es acoplar el módulo prestando particular atención a no doblar nada, ajustando los botones y cuidándonos de no rascar el cristal con el muelle piezoeléctrico que hace contacto directamente con el mismo para producir los sonidos.

Preparamos la batería; siempre recomiendo poner una de calidad para evitar futuros problemas en el módulo.

blank
Fuente: https://www.safonagastrocrono.club/

Al colocarla no funcionaba el reloj, pero al realizar un reset (puenteando el positivo de la batería con ac) sucedió la magia y todo empezó a funcionar como debería, emitiendo un fuerte sonido y demostrando lo duros que son estos antiguos relojes de G-SHOCK.

blank

Da mucho placer cuando una pieza así recobra vida.

blank
Fuente: https://www.safonagastrocrono.club/

A partir de aquí me entró la duda de si restaurar el cristal, puliéndolo, o si debía dejarlo conforme estaba. Opté por la segunda opción, pues creo que estos viejitos se ven mejor con marcas de batallas tras más de 30 años de servicio.

Lo siguiente es montar la goma protectora del módulo (en la siguiente foto esta colocada al revés (no me di cuenta y más tarde la giré) y engrasar la junta de la tapa.

blank
Fuente: https://www.safonagastrocrono.club/

Y aquí lo tenemos, ya casi finalizado

blank
Fuente: https://www.safonagastrocrono.club/

Una vez acabado el trabajo de restauración, falta encontrarle unos recambios para vestirlo como lucía en origen, pero no es tarea fácil ni barata. Por esto, aunque el resultado haya sido satisfactorio, deja una sensación agridulce. A mi parecer estos relojes vintage deben de estar bien vestidos con el bisel adecuado. Conforme está a día de hoy solamente sirve como un bonito pisapapeles.

En mi caso lo dejaré así mientras busco un bisel compatible con el 5700C y si no encuentro nada, encargaré uno del modelo 5600E e intentaré adaptarlo, pero eso ya será para otro capítulo si procede.

Espero que os haya gustado y sobre todo que os sea de utilidad si algún día os encontráis en una situación parecida.
